七氟丙烷（HFC-227ea、FM-200）是無色、無味、不導電、無二次污染的氣體，具有清潔、低毒、電絕緣性好，滅火效率高的特點，特別是它對臭氧層無破壞，在大氣中的殘留時間比較短，其環保性能明顯優于鹵代烷，是目前為止研究開發比較成功的一種潔凈氣體滅火劑，被認為是替代鹵代烷1301、1211的最理想的產品之一。

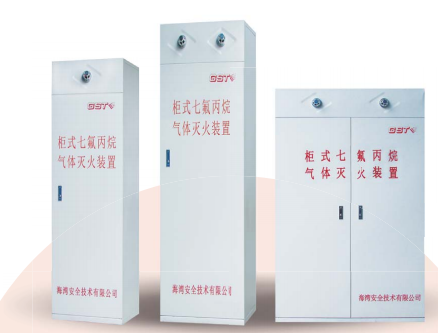

GQQ型七氟丙烷無管網自動滅火裝置。它是一種不安裝管網、輕便可移動的氣體滅火消防設備。符合《柜式氣體滅火裝置性能要求和試驗方法》及ISO14520- 9《氣體滅火系統-物理性能和系統設計》系統設計及產品標準規范的要求，本系統裝置設計先進、性能可靠，極其適用于保護面積小于500m2，容積小于1600m3，管網無法安裝，維護困難的保護對象的火災防護。

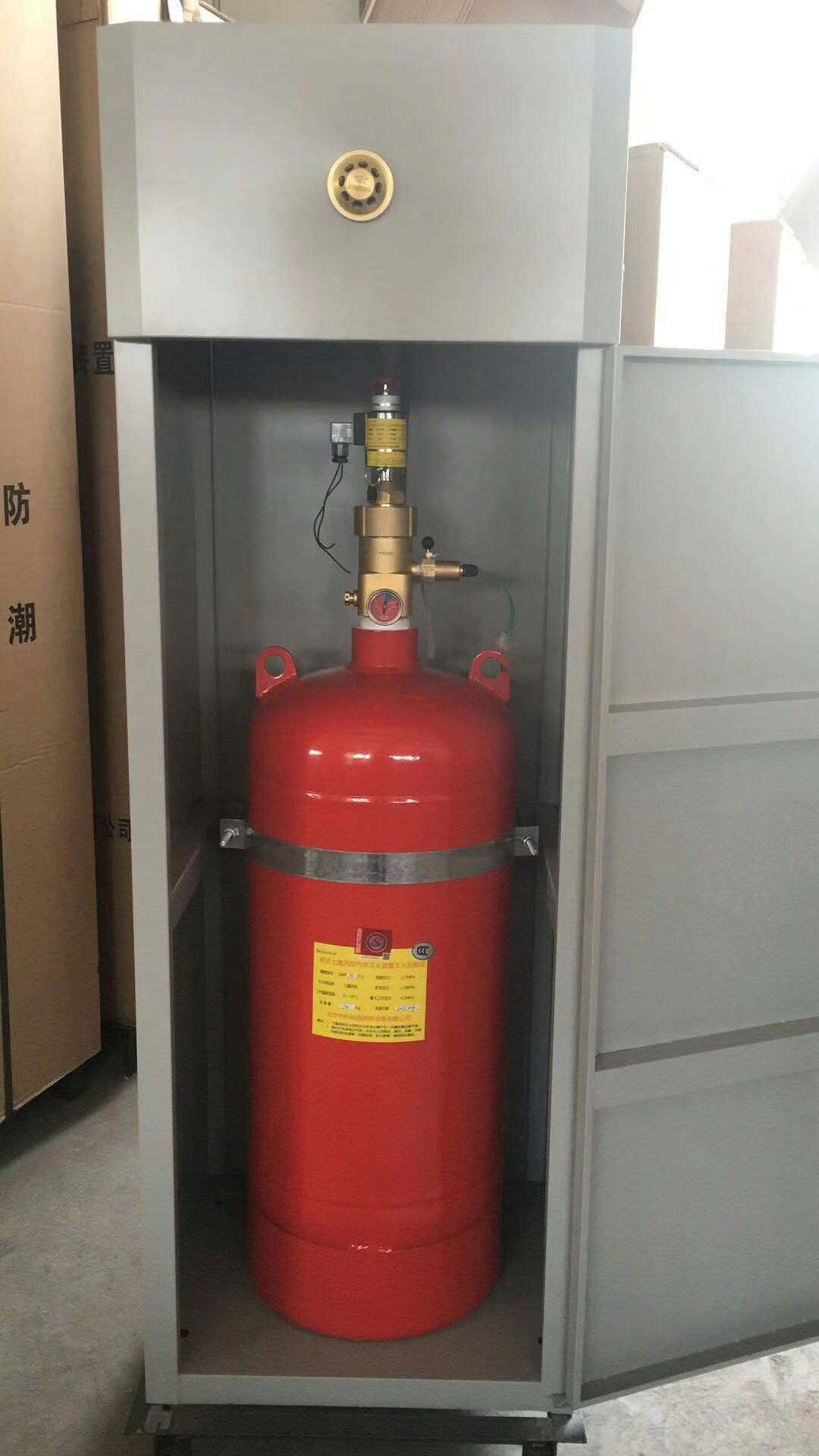

GQQ型七氟丙烷無管網滅火系統由箱式氣體滅火裝置與火災探測器、氣體滅火報警控制器等組成，也具有自動、電氣手動和機械應急手動三種控制方式。其中箱式氣體滅火裝置由箱體、儲存瓶組、連接管、噴嘴等組成。

無管網七氟丙烷氣體自動滅火系統典型的防護設施：

適用于電子計算機房、數據處理中心、電信通訊設施、過程控制中心、昂貴的醫療設施、貴重的工業設備、圖書館、博物館及藝術管、潔凈室、消聲室、應急電力設施、易燃液體存儲區等，也可用于生產作業火災危險場所，象噴漆生產線、電器老化間、軋制機、印刷機、油開關、油浸變壓器、浸漬槽、熔化槽、大型發電機、烘干設備、水泥生產流程中的煤粉倉，以及船舶機艙、貨艙等。


海灣無管網七氟丙烷氣體滅火系統性能特點



產品特點：

出于保護大氣臭氧層的目的，七氟丙烷自支滅火系統作為鹵代烷滅火劑替代物之一的七氟丙烷（分子式為CF3CHFCF3）滅火劑，其滅火機理是化學及物理滅火。 七氟丙烷自動滅火系統根據滅火系統有無滅火劑釋放管路可分為有管網系統和無管網滅火系統。七氟丙烷無管網滅火系統，是一種預制滅火系統，一般情況下它是一種將火災探測器、報警控制裝置和滅火裝置組合在一起的小型、輕便的自動滅火系統。七氟丙烷自動滅火系統為全淹沒滅火系統。



七氟丙烷滅火劑具有以下特點：

1、七氟丙烷滅火劑為無色無味氣體，不含溴和鹵元素，對臭氧層的耗損潛能值（0DP）為0，符合環保要求；

2、七氟丙烷滅火劑是新型高效低毒的滅火劑，其滅火濃度低，鋼瓶使用量少，占據空間?。?nbsp;

3、七氟丙烷滅火劑為不導電介質，且不含水性物質，不會對電器，磁帶資料等造成損害，且不污染保護對象；

4、七氟丙烷滅火劑的GWP（溫室效應潛能值）≈0；

5、七氟丙烷滅火劑在大氣中壽命很短，其ALT=31；

6、七氟丙烷滅火劑的N0AEL值適中，可用于有區域的保護；

總之，七氟丙烷滅火劑是一種潔凈氣體滅火劑；可作為鹵代烷滅火劑的替代產品。


海灣無管網七氟丙烷氣體滅火系統工作原理

本系統主要有電器自動、電器手動、機械應急手動三種控制方式，控制過程參見控制流程圖（右圖）。
（1）電器自動方式：本滅火控制器配有感煙火災探測器和定溫式感溫火災探測器?？刂破魃嫌锌刂品绞竭x擇鎖，當將其置于“自動”位置時，滅火控制器處于自動控制狀態。當只有一種探測器發出火災信號時，控制器即發出火警聲光信號，通知有異常情況發生，而不啟動滅火裝置釋放滅火劑。如確需啟動滅火裝置滅火時，可按下“緊急啟動按鈕”，即可啟動滅火裝置釋放滅火劑，實施滅火。當兩種探測器同時發出火災信號時，控制器發出火災聲、光信號，通知有火災發生，有關人員應撤離現場，并發出聯動指令，關閉風機、防火閥等聯動設備，經過一段時間延時后，即發出滅火指令，打開電磁閥，啟動氣體打開容器閥，釋放滅火劑，實施滅火；如在報警過程中發現不需要啟動滅火裝置，可按下保護區外的或控制操作面板上的“緊急停止按扭”，即可終止控制滅火指令的發生，不啟動滅火裝置，釋放滅火劑，實施滅火。


（2）電器手動：將控制器上的控制方式選擇鎖置于“手動”位置時，滅火控制器處于手動控制狀態。這時，當火災探測器發出火警信號時，控制器即發出火災聲、光報警信號，而不啟動滅火裝置，需經人員觀察，確認火災已發生時，可按下保護區外或控制器操作面板上的“緊急啟動按鈕”，即可啟動滅火裝置，釋放滅火劑，實施滅火。但報警信號仍存在。無論裝置處于自動或手動狀態，按下任何緊急啟動按扭，都可啟動滅火裝置，釋放滅火劑，實施滅火。同時控制器立即進入滅火報警狀態。


（3）機械應急手動方式：用于控制器失效時，當職守人員判斷為火災時，應立即通知現場所有人員撤離現場，在確定所有人員撤離現場后，方可按以下步驟實施應急機械啟動；

○1手動關閉聯動設備并切斷電源。
○2拔出手柄上的保險銷，拍擊儲瓶組上的手柄，即刻實施滅火。

海灣無管網七氟丙烷氣體滅火系統技術參數



無管網七氟丙烷氣體自動滅火系統技術參數
產品型號	GQQ70/2.5-SA	GQQ90/2.5-SA	GQQ120/2.5-SA	GQQ150/2.6-SA
公稱工作壓力(MPa)	2.5	2.5	2.5	3.5
噴射時間	≤8	≤8	≤8	≤8
充裝密度(Kg/m3 )	≤1120	≤1120	≤1120	≤1120
儲存容器容積(L)	70	90	120	150
工作溫度范圍	0℃~50℃	0℃~50℃	0℃~50℃	0℃~53℃
單個噴嘴的保護半徑	≤7	≤7	≤7	≤7.5
系統滅火技術方式	全淹沒	全淹沒	全淹沒	全淹沒
電啟動參數	24V，1A	24V，1A	24V，1A	24V，1A
氣啟動壓力(MPa)	0.35	0.35	0.35	0.35
手動啟動	30N	30N	30N	30N
安全泄放裝置動作壓(MPa)	5.0±0.25	5.0±0.25	5.0±0.25	5.0±0.25
外型尺寸	550×550×1850		550×550×2000	600×600×2000
1、（先導）無管網滅火裝置訂貨和設計時型號后面加X，（次級）無管網滅火裝置訂貨和設計時型號后面加C。 2、針對具體的保護對象，本廠能為用戶提供無管網裝置的多瓶組合，并根據用戶要求進行定做，如對地板下、吊頂上的火災保護。

七氟丙烷氣體滅火系統設計參數：《氣體滅火系統設計規范》GB50370-2005
    1、防護區滅火設計用量或惰化設計用量，應按下式計算：

式中		—— 滅火設計用量或惰化設計用量；
		—— 滅火設計濃度或惰化設計濃度(%)；
		—— 滅火劑過熱蒸汽在101KPa大氣壓和防護區最低環境溫度下的比容(m3/kg)；
		—— 防護區的凈容積(m3)；
		—— 海拔高度修正系數，可按本規范附錄B的規定取值。

    2、圖書、檔案、票據和文物資料庫等防護區，滅火設計濃度宜采用10%。
    3、油浸變壓器室、帶油開關的配電室和自備發電機房等防護區，滅火設計濃度宜采用9%。
    4、通訊機房和電子計算機房等防護區，滅火設計濃度宜采用8%。
    5、防護區實際應用的濃度不應大于滅火設計濃度的1.1倍。
    6、在通訊機房和電子計算機房等防護區，設計噴放時間不應大于8s；在其它防護區，設計噴放時間不應大于10s。
    7、七氟丙烷滅火濃度    表-1

可燃物	滅火濃度(%)	可燃物	滅火濃度(%)
甲烷	6.2	異丙醇	7.3
乙烷	7.5	丁醇	7.1
丙烷	6.3	甲乙酮	6.7
庚烷	5.8	甲基異丁酮	6.6
正庚烷	6.5	丙酮	6.5
硝基甲烷	10.1	環戊酮	6.7
甲苯	5.1	四氫呋喃	7.2
二甲苯	5.3	嗎啉	7.3
乙腈	3.7	汽油(無鉛,7.8%乙醇)	6.5
乙基醋酸脂	5.6	航空燃料汽油	6.7
丁基醋酸脂	6.6	2號柴油	6.7
甲醇	9.9	噴氣式發動機燃料(-4)	6.6
乙醇	7.6	噴氣式發動機燃料(-5)	6.6
乙二醇	7.8	變壓器油	6.9

    8、七氟丙烷惰化濃度    表-2

可燃物	惰化濃度(%)
甲烷	8.0
二氯甲烷	3.5
1.1-二氟乙烷	8.6
1-氯-1.1-二氟乙烷	2.6
丙烷	11.6
1-丁烷	11.3
戊烷	11.6
乙烯氧化物	13.6

海灣自動報警滅火控制部分主要技術參數：
    1、保護區基本輸入口配置：感煙、感溫火災探測器總線接入，緊急啟動停止按扭1個，壓力開關動作信號1路。
    2、保護區基本輸出口配置：主啟動氣瓶電磁閥1個，聲光報警器1個，放氣指示燈1個，有源、無源觸點輸出各1個
    3、線制：除探測器外所有接入和輸出采用N+1線制，即+24V電源加N條信號線。每路布線長度≤2000米，控制輸出采用多線制，操作可靠性高。
    4、聯動觸點：控制器有一個常開/常閉無源觸點，一個有源觸點?？蛇x擇在火警發生時或滿足滅火條件下發出聯動指令信號，可關閉空調、放火閥等聯動設備。
    5、電源：控制系統配有主機工作電源和備用工作電源，當主電源斷電時，備用電源自動接如工作，當主電源通電后，又可自動轉入主電源供電。同時對備用電源進行充電。
        主電工作電源：控制器電源+5V/2A，探測器接口電源+24V/1A，聯動輸出電源+24V/4A。
        備用工作電源：密封式蓄電池DC 12V/6.5AH兩節，在主電源掉電時能維持主機正常監視工作8小時以上，并能滿足噴放氣體。
    6、功耗：監控狀態≤5W；報警狀態≤15W（不包含驅動電磁閥輸出功率）。
    7、驅動電源：電磁閥驅動裝置的額定工作電壓為+24V，在+24V±15%條件下能正常工作。
    8、使用條件：環境溫度0℃~+40℃，相對濕度≤92%（40±2℃）
