產品特點：

出于保護大氣臭氧層的目的，七氟丙烷自支滅火系統作為鹵代烷滅火劑替代物之一的七氟丙烷（分子式為CF3CHFCF3）滅火劑，其滅火機理是化學及物理滅火。 七氟丙烷自動滅火系統根據滅火系統有無滅火劑釋放管路可分為有管網系統和無管網滅火系統。七氟丙烷無管網滅火系統，是一種預制滅火系統，一般情況下它是一種將火災探測器、報警控制裝置和滅火裝置組合在一起的小型、輕便的自動滅火系統。七氟丙烷自動滅火系統為全淹沒滅火系統。

七氟丙烷滅火劑具有以下特點：

1、七氟丙烷滅火劑為無色無味氣體，不含溴和鹵元素，對臭氧層的耗損潛能值（0DP）為0，符合環保要求；

2、七氟丙烷滅火劑是新型高效低毒的滅火劑，其滅火濃度低，鋼瓶使用量少，占據空間??；

3、七氟丙烷滅火劑為不導電介質，且不含水性物質，不會對電器，磁帶資料等造成損害，且不污染保護對象；

4、七氟丙烷滅火劑的GWP（溫室效應潛能值）≈0；

5、七氟丙烷滅火劑在大氣中壽命很短，其ALT=31；

6、七氟丙烷滅火劑的N0AEL值適中，可用于有區域的保護；

總之，七氟丙烷滅火劑是一種潔凈氣體滅火劑；可作為鹵代烷滅火劑的替代產品。

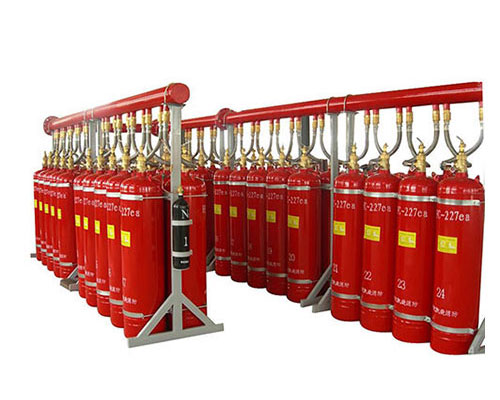

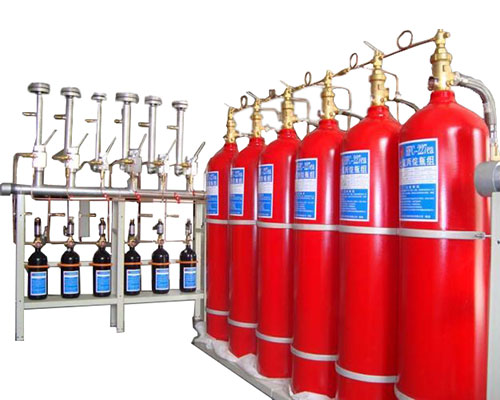

有管網七氟丙烷氣體自動滅火系統工作原理

基本原理及滅火方式（右圖）：

七氟丙烷自動滅火裝置原理圖參見下圖。根據規范要求及用戶的具體情況可以采用全淹沒的單元獨立系統和組合分配系統兩種組成方式。所謂單元獨立系統是指由一套滅火劑儲存裝置對應一套管網系統，保護一個防護區域的構成形式。所謂組合分配系統是指由一套公共的滅火劑儲存裝置對應幾套管網系統，保護兩個或兩個以上防護區域的構成形式。

控制方式：

本系統主要有自動、手動、機械應急手動和緊急啟動/停止四種控制方式，控制過程參見控制流程（下圖）。

（1）自動控制方式：本滅火控制器配有感煙火災探測器和定溫式感溫火災探測器?？刂破魃嫌锌刂品绞竭x擇鎖，當將其置于“自動”位置時，滅火控制器處于自動控制狀態。當只有一種探測器發出火災信號時，控制器即發出火警聲光信號，通知有異常情況發生，而不啟動滅火裝置釋放滅火劑。如確需啟動滅火裝置滅火時，可按下“緊急啟動按鈕”，即可啟動滅火裝置釋放滅火劑，實施滅火。當兩種探測器同時發出火災信號時，控制器發出火災聲、光信號，通知有火災發生，有關人員應撤離現場，并發出聯動指令，關閉風機、防火閥等聯動設備，經過一段時間延時后，即發出滅火指令，打開電磁閥，啟動氣體打開容器閥，釋放滅火劑，實施滅火；如在報警過程中發現不需要啟動滅火裝置，可按下保護區外的或控制操作面板上的“緊急停止按扭”，即可終止控制滅火指令的發生，不啟動滅火裝置，釋放滅火劑，實施滅火。

（2）手動控制方式：將控制器上的控制方式選擇鎖置于“手動”位置時，滅火控制器處于手動控制 狀態。這時，當火災探測器發出火警信號時，控制器即發出火災聲、光報警信號，而不啟動滅火裝置，需經人員觀察，確認火災已發生時，可按下保護區外或控制器操作面板上的“緊急啟動按鈕”，即可啟動滅火裝置，釋放滅火劑，實施滅火。但報警信號仍存在。 無論裝置處于自動或手動狀態，按下任何緊急啟動按扭，都可啟動滅火裝置，釋放滅火劑，實施滅火。同時控制器立即進入滅火報警狀態。

（3）應急機械啟動工作方式：用于控制器失效時，當職守人員判斷為火災時，應立即通知現場所有人員撤離現場，在確定所有人員撤離現場后，方可按以下步驟實施應急機械啟動；①手動關閉聯動設備并切斷電源。②打開對應保護區選擇閥。③成組或逐個打開對應保護區儲瓶組上的容器閥，即刻實施滅火。

（4）緊急啟動/停止工作方式：用于緊急狀態。情況一，當職守人員發現火情而時氣體滅火控制器未發出聲光報警信號時，應立即通知現場所有人員撤離現場，在確定所有人員撤離現場后，方可按下緊急啟動/停止按鈕，系統立即實施滅火操作；情況二，當氣體滅火控制器發出聲光報警信號時并正處于延時階段時，如發現為無報火警時可立即按下緊急啟動/停止按鈕，系統將停止實施滅火操作避免不必要的損失。


有管網七氟丙烷氣體自動滅火系統技術參數



產品型號	ZQ90/4.2-SA	ZQ120/4.2-SA	ZQ150/4.2-SA
公稱工作壓力(MPa)	4.2	4.2	4.2
最大工作壓力(MPa)	5.3	5.3	5.3
噴射時間	≤10	≤10	≤10
充裝密度(Kg/m3)	950	950	950
儲存容器容積(L)	90	120	150
工作溫度范圍	0℃～50℃	0℃～50℃	0℃～50℃
噴嘴公稱工作壓力(MPa)	1	1	1
單個噴嘴的保護半徑	≤5（一般情況）	≤5（一般情況）	≤5（一般情況）
噴嘴的保護高度	0.3—5	0.3—5	0.3—5
系統啟動方式	自動、手動、應急操作	自動、手動、應急操作	自動、手動、應急操作
系統滅火技術方式	全淹沒	全淹沒	全淹沒
系統啟動電源	DC24V，1A	DC24V，1A	DC24V，1A
安全泄放裝置動作壓(MPa)	6.6	6.6	6.6
系統延時啟動時間	0～30	0～30	0～30

七氟丙烷氣體滅火系統設計參數
《氣體滅火系統設計規范》GB50370-2005
1、防護區滅火設計用量或惰化設計用量，應按下式計算：

式中		—— 滅火設計用量或惰化設計用量；
		—— 滅火設計濃度或惰化設計濃度(%)；
		—— 滅火劑過熱蒸汽在101KPa大氣壓和防護區最低環境溫度下的比容(m3/kg)；
		—— 防護區的凈容積(m3)；
		—— 海拔高度修正系數，可按本規范附錄B的規定取值。

2、圖書、檔案、票據和文物資料庫等防護區，滅火設計濃度宜采用10%。

3、油浸變壓器室、帶油開關的配電室和自備發電機房等防護區，滅火設計濃度宜采用9%。

4、通訊機房和電子計算機房等防護區，滅火設計濃度宜采用8%。

5、防護區實際應用的濃度不應大于滅火設計濃度的1.1倍。

6、在通訊機房和電子計算機房等防護區，設計噴放時間不應大于8s；在其它防護區，設計噴放時間不應大于10s。

7、七氟丙烷滅火濃度    表A-1

可燃物	滅火濃度(%)	可燃物	滅火濃度(%)
甲烷	6.2	異丙醇	7.3
乙烷	7.5	丁醇	7.1
丙烷	6.3	甲乙酮	6.7
庚烷	5.8	甲基異丁酮	6.6
正庚烷	6.5	丙酮	6.5
硝基甲烷	10.1	環戊酮	6.7
甲苯	5.1	四氫呋喃	7.2
二甲苯	5.3	嗎啉	7.3
乙腈	3.7	汽油(無鉛,7.8%乙醇)	6.5
乙基醋酸脂	5.6	航空燃料汽油	6.7
丁基醋酸脂	6.6	2號柴油	6.7
甲醇	9.9	噴氣式發動機燃料(-4)	6.6
乙醇	7.6	噴氣式發動機燃料(-5)	6.6
乙二醇	7.8	變壓器油	6.9

8、七氟丙烷惰化濃度    表A-2

可燃物	惰化濃度(%)
甲烷	8.0
二氯甲烷	3.5
1.1-二氟乙烷	8.6
1-氯-1.1-二氟乙烷	2.6
丙烷	11.6
1-丁烷	11.3
戊烷	11.6
乙烯氧化物	13.6

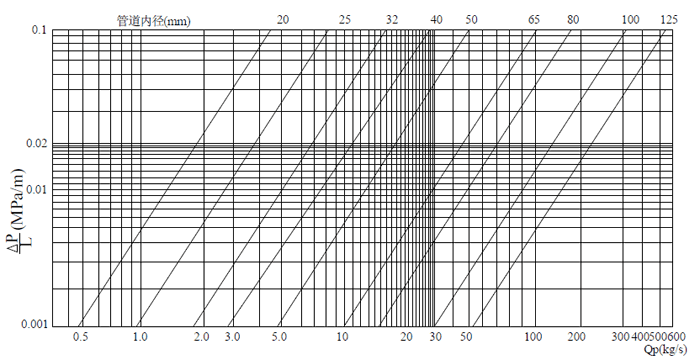

9管道直徑估算
