網絡交換機上各種接口知識匯總
是一種用于電（光）信號轉發的網絡設備。可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路。最常見的交換機是以太網交換機。其他常見的還有電話語音交換機、光纖交換機等。交換機是使用非常廣泛的網絡設備。多臺網絡設備的局域網，交換機是必不可少的設備。
今天我們一起來看下，可能在實際工作中遇到的各種類型的交換機接口的介紹。交換機的接口非常豐富，這里是一些整理的資料，與大家分享。

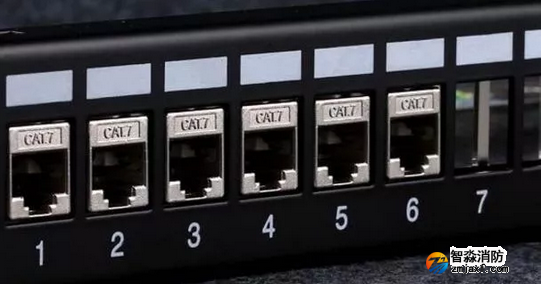

1、RJ-45接口
這種接口就是我們現在最常見的網絡設備接口，俗稱"水晶頭"，專業術語為RJ-45連接器，屬于雙絞線以太網接口類型。RJ-45插頭只能沿固定方向插入，設有一個塑料彈片與RJ-45插槽卡住以防止脫落。
這種接口在10Base-T以太網、100Base-TX以太網、1000Base-TX以太網中都可以使用，傳輸介質都是雙絞線，不過根據帶寬的不同對介質也有不同的要求，特別是1000Base-TX千兆以太網連接時，至少要使用超五類線，要保證穩定高速的話還要使用6類線。

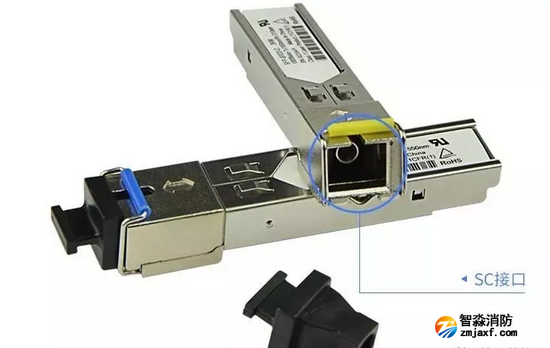

2、SC光纖接口
SC光纖接口在100Base-TX以太網時代就已經得到了應用，因此當時稱為100Base-FX(F是光纖單詞fiber的縮寫)，不過當時由于性能并不比雙絞線突出但是成本卻較高，因此沒有得到普及，現在業界大力推廣千兆網絡，SC光纖接口則重新受到重視。
光纖接口類型很多，SC光纖接口主要用于局網交換環境，在一些高性能千兆交換機和路由器上提供了這種接口，它與RJ-45接口看上去很相似，不過SC接口顯得更扁些，其明顯區別還是里面的觸片，如果是8條細的銅觸片，則是RJ-45接口，如果是一根銅柱則是SC光纖接口。

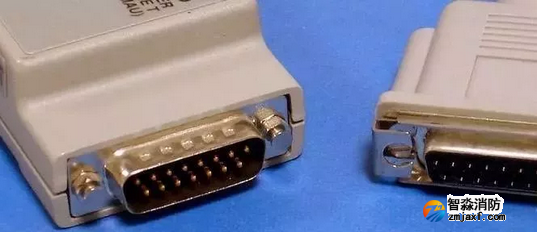

3、AUI接口
AUI接口專門用于連接粗同軸電纜，早期的網卡上有這樣的接口與集線器、交換機相連組成網絡，現在一般用不到了。
AUI接口是一種"D"型15針接口，之前在令牌環網或總線型網絡中使用，可以借助外接的收發轉發器(AUI-to-RJ-45)，實現與10Base-T以太網絡的連接。

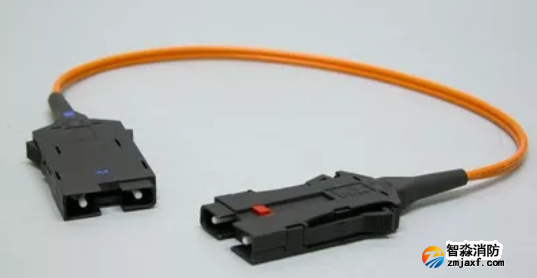

4、FDDI接口
FDDI是目前成熟的LAN技術中傳輸速率最高的一種，具有定時令牌協議的特性，支持多種拓?fù)浣Y(jié)構，傳輸媒體為光纖。
光纖分布式數據接口(FDDI)是由美國國家標準化組織(ANSI)制定的在光纜上發送數字信號的一組協議。FDDI使用雙環令牌，傳輸速率可以達到100Mbps。
CCDI是FDDI的一種變型，它采用雙絞銅纜為傳輸介質，數據傳輸速率通常為100Mbps。
FDDI-2是FDDI的擴展協議，支持語音、視頻及數據傳輸，是FDDI的另一個變種，稱為FDDI全雙工技術(FFDT)，它采用與FDDI相同的網絡結構，但傳輸速率可以達到200Mbps。
由于使用光纖作為傳輸媒體具有容量大、傳輸距離長、抗干擾能力強等多種優點，常用于城域網、校園環境的主干網、多建筑物網絡分布的環境，于是FDDI接口在網絡骨干交換機上比較常見，現在隨著千兆的普及，一些高端的千兆交換機上也開始使用這種接口。
5、Console接口
這個接口我們知道，它是用來配置交換機的，所以只有網管型交換機才有。而且還要注意，并不是所有網管型交換機都有，那是因?yàn)榻粨Q機的配置方法有多種，如通過Telnet命令行方式、Web方式、TFTP方式等。

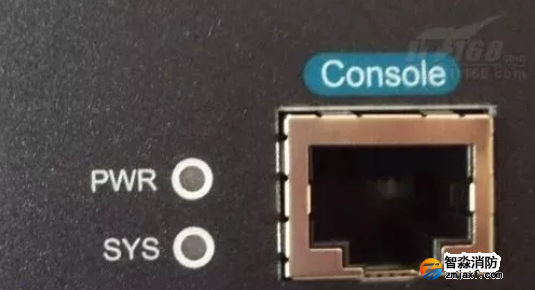

但要注意的是，用于交換機配置的Console端口并不是所有交換機都一樣，有的采用與Cisco路由器一樣的RJ-45類型Console接口，如圖所示。

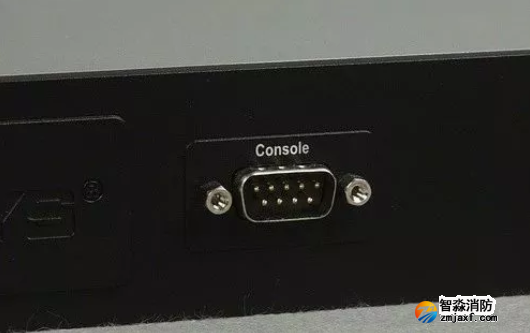

而有的則采用串口作為Console接口，如圖所示。
從圖中可以看出，兩臺交換機的Console端口不一樣，上圖中是一個“母”頭9孔“D”形接口，而下圖是一個“公”頭9針“D”型接口，它們俗稱為“DB-9”接口，但都是用進行交換機配置的。
