濕式、干式、雨淋、預作用四大滅火系統1分鐘全明白

消防施工中，濕式系統、干式系統、雨淋系統、預作用系統這四大滅火系統很容易混淆，今天本文整理了這四個滅火系統知識點，希望對大家的消防施工有一定的幫助！

濕式系統



▍種類：閉式自動噴水滅火系統

▍組成：閉式噴頭、管道系統、濕式報警閥和供水設備。

▍特點：結構簡單、滅火速度快、控火效率高、范圍廣、系統施工較為簡單。

▍適用范圍：適合在溫度不低于4℃且不高于70℃的環境中使用。

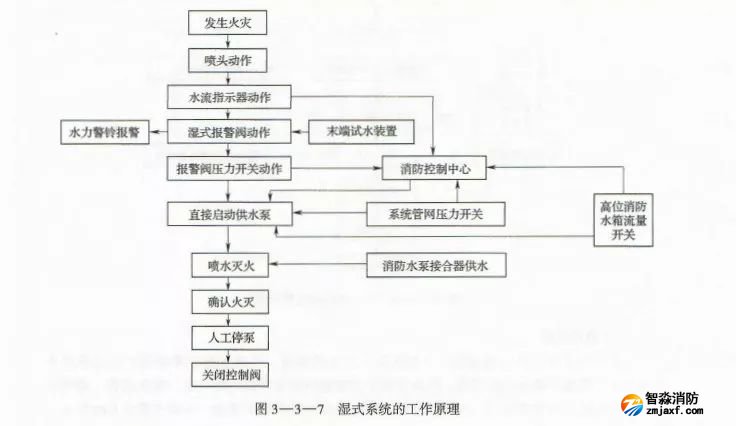

▍工作原理：

濕式系統在準工作狀態時，由消防水箱或穩壓泵、氣壓給水設備等穩壓設施維持管道內的充水壓力。

發生火災時，在火災溫度的作用下，閉式噴頭的熱敏元件動作，噴頭開啟并開始噴水。此時，官網中的水由靜止變?yōu)榱鲃?dòng)，水流指示器動作送出電信號，在火災報警控制器上顯示某一區域噴水的信息。由于持續噴水泄壓造成濕式報警閥的上部水壓低于下部水壓。

在壓力差的作用下，原來處于關閉狀態的濕式報警閥自動開啟。此時，壓力水通過濕式報警閥流向官網，同時打開通向水力警鈴的通道，延遲器充滿水后，水力警鈴發出聲響警報，高位消防水箱流量開關或系統官網的壓力開關動作并輸出信號直接啟動供水泵。供水泵投入運行后，完成系統的啟動過程。

干式系統



▍種類：閉式自動噴水滅火系統

▍組成：閉式噴頭、管網、干式報警閥、充氣設備、報警裝置和供水設備。

▍特點：造價高、滅火效率低于濕式系統、有特殊用途。

▍適用范圍：適用于環境溫度低于4℃或高于70℃的場所，如不采暖的地下停車場、冷庫等等。

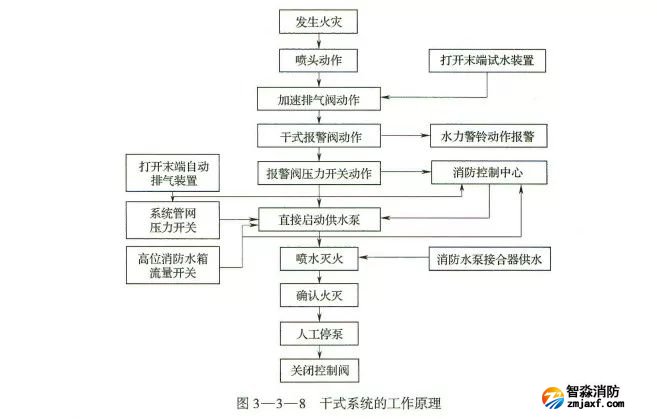

▍工作原理：

干式系統在準工作狀態時，由消防水箱或穩壓泵、氣壓給水設備等穩壓設施維持干式報警閥入口前管道內的充水壓力，報警閥出口后的管道內充滿有壓氣體（通常采用壓縮空氣），報警閥處于關閉狀態。

發生火災時，在火災溫度的作用下，閉式噴頭的熱敏元件動作，閉式噴頭開啟，使干式閥的出口壓力下降，加速器動作后促使干式報警閥迅速開啟，管道開始排氣充水，剩余壓縮空氣從系統最高處的排氣閥和開啟的噴頭處噴出。

此時，通向水力警鈴和壓力開關的通道被打開，水力警鈴發出聲響警報，高位消防水箱流量開關或管網壓力開關動作并輸出啟泵信號，啟動系統供水泵；管道完成排氣充水過程后，開啟的噴頭開始噴水。從閉式噴頭開啟至供水泵運行前，由消防水箱、氣壓給水設備或穩壓泵等供水設施為系統的配水管道充水。

雨淋系統



▍種類：開放式自動噴水滅火系統

▍組成：火災探測傳動控制系統、自動控制成組作用閥門系統、帶開式噴頭的自動噴水滅火系統。

▍特點：反應速度快、滅火控制面積大、用水量大、形式選擇較靈活。

▍適用范圍：適用于需大面積噴水、快速撲滅火災的特別危險的建筑物或場所，如炸藥廠、劇院舞臺上部、大型演播室、電影攝影棚。

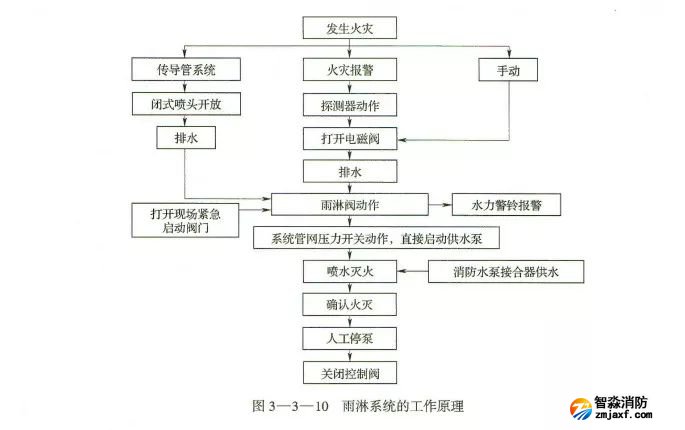

▍工作原理:

系統處于準工作狀態時，由消防水箱或穩壓泵、氣壓給水設備等穩壓設施維持雨淋閱入口前管道內的充水壓力。發生火災時，由火災自動報警系統或傳動管自動控制開啟雨淋報警閥和供水泵，向系統管網供水，由雨淋閥控制的開式噴頭同時噴水。

預作用系統



▍種類：閉式自動噴水滅火系統

▍組成：閉式噴頭、管網系統、預作用閥組充氣設備、供水設備、火災探測報警系統

▍特點：不易產生水漬、控火效率高

▍適用范圍：可以用于干式系統、濕式系統和干濕式系統所能使用的任何場所，而且還能用于一些這三個系統都不適宜的場所。

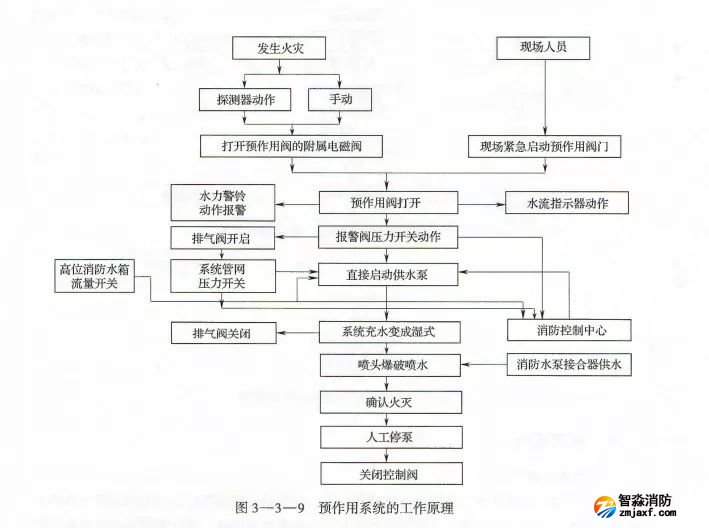

▍工作原理：

系統處于準工作狀態時，由消防水箱或穩壓泵、氣壓給水設備等穩壓設施維持雨淋閥入口前管道內的充水壓力，雨淋閥后的管道內平時無水或充以有壓氣體。

生火災時，由火災自動報警系統開啟預作用報警閥的電磁閥，配水管道開始排氣充水，使系統在閉式噴頭動作前轉換成濕式系統，系統管網的壓力開關或高位消防水箱的流量開關直接啟動消防水泵并在閉式噴頭開啟后立即噴水。
