水流指示器的設置要求

一、概念

水流指示器是用于自動噴水滅火系統中將水流信號轉換成電信號的一種水流報警裝置。水流指示器的作用是能夠及時報告火災發生的部位。

二、作用原理

水流指示器的作用原理目前主要是采用漿片或膜片感知水流的作用力而帶動傳動軸動作，開啟信號機構發出訊號。在安裝時要求電器元件部位水平向上安裝在水平管段上，防止管道凝結水滴入電器部位，造成損壞。

水流指示器是一種由管網內水流作用啟動、能發出電訊號的組件，常用于濕式滅火系統中，作電報警設施和區域報警用。

三、安裝位置

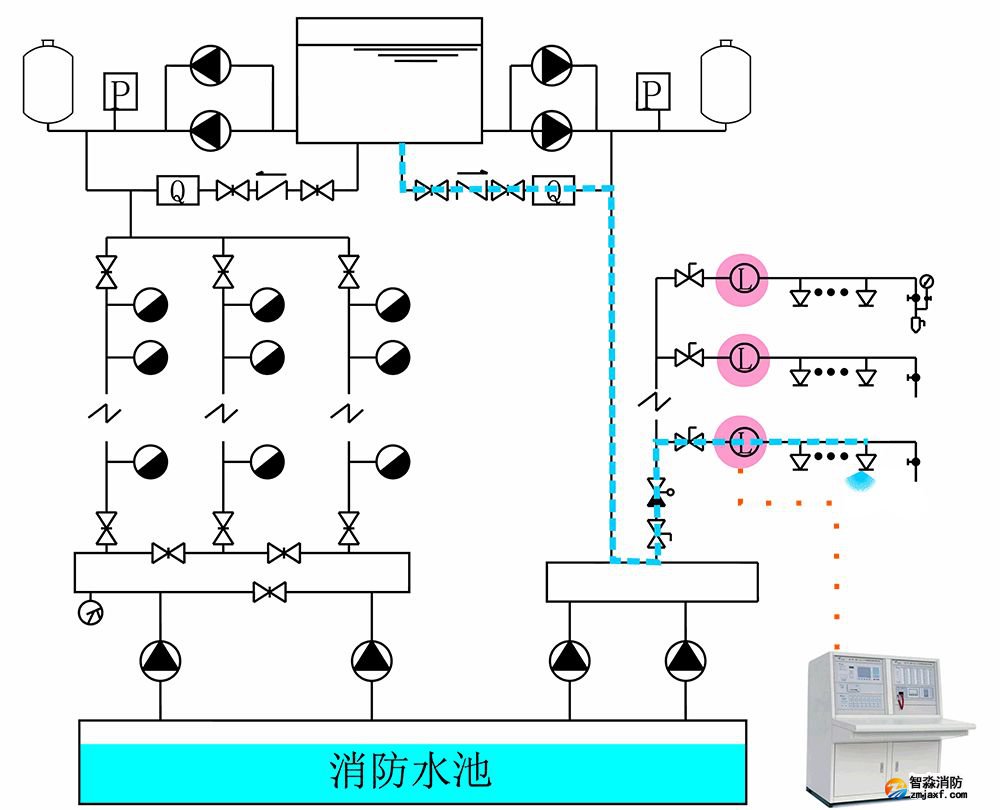

1. 水流指示器安裝在每個防火分區或每個樓層的主干管出口位置，當灑水噴頭動作時，水流推動水流指示器的葉片，葉片聯動微動開關，輸出開關報警信號，指示防火分區或樓層的報警位置。

2. 當一個報警閥組僅控制一個防火分區或一個樓層的噴頭時，由于報警閥組的水力警鈴和壓力開關已能發揮報告火災部位的作用，故此種情況允許不設水流指示器。

3. 當一個樓層有多個防火分區時，每個防火分區均需設置水流指示器。

4. 當一個樓層只有一個或不到一個防火分區時，每個樓層設置一個水流指示器。

5. 倉庫內頂板下灑水噴頭與貨架內置灑水噴頭應分別設置水流指示器。

注：為防止水流波動引起誤報警，水流指示器可以增加延遲功能，延遲時間應在2~90s范圍內，延遲時間可調節。

四、安裝要求

1. 水流指示器的安裝應在管道試壓和沖洗合格后進行，水流指示器的規格、型號應符合設計要求。本條規定水流指示安裝應在管道試壓、沖洗合格后進行，是為避免試壓和沖洗對水流指示器動作機構造成損傷，影響功能。其規格應與安裝管道匹配，因為水流指示器安裝在系統的供水管網內的管道上，避免水流管道出現通水面積突變而增大阻力和出現氣囊等不利現象發生。

2. 水流指示器應使電器元件部位豎直安裝在水平管道上側，其動作方向應和水流方向一致；安裝后的水流指示器漿片、膜片應動作靈活，不應與管壁發生碰擦。

3. 信號閥應安裝在水流指示器前的管道上，與水流指示器之間的距離不宜小于300mm。

4. 水流指示器的引出線應用防水套管鎖定。

5. 當水流指示器入口前設置控制閥時，應采用信號閥。

6. 閥門關閉時應將關閉信號傳送給控制中心。

五、檢查要求

1. 有水流方向的永久性標識。

2. 具有延遲功能的水流指示器，檢查槳片動作后報警延遲時間，在2~90s范圍內。

3. 銘牌清晰、有安全操作指示標識和產品說明書。

4. 檢查水流指示器的靈敏度，試驗壓力為0.14~1.2MPa，流量不大于15.0L/min時，水流指示器不報警；流量在15.0~37.5L/min任一數值時，可報警可不報警，到達37.5L/min時一定報警。
