模塊的外形尺寸及結構與 GST-LD-8305型輸出模塊相同，安裝方法也相同，其對外端子示意圖如圖10-5：
模塊的外形尺寸及結構與 GST-LD-8305型輸出模塊相同，安裝方法也相同，其對外端子示意圖如圖10-5：
其中：
Z1、Z2：信號總線輸入端，無極性。
ZC1、ZC2：正常廣播線輸入端子。
XF1、XF2：消防廣播線輸入端子。
SP1、SP2：與揚聲器連接的端子。
布線要求：Z1、Z2 可選用 RVS 雙絞線，截面積≥1.0mm2；正常廣播線 ZC1、ZC2，消防廣播線XF1、XF2 及揚聲器連接線 SP1、SP2 均采用 RV 線，截面積≥1.0mm2。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

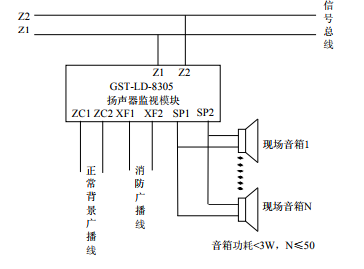

模塊在總線制消防廣播系統中的應用方法如圖 10-6 所示。
注意：
(1)由于揚聲器內部有電阻，不需要單獨的終端電阻。
(2)模塊上電初期會對揚聲器線路進行標定，需要保證揚聲器線路的穩定。大概 10s 左右。
(3)模塊上電時會對揚聲器線路標定，以后只檢測揚聲器丟失，不檢測揚聲器增加，所以每次揚聲器增加需要重新上電，控制器的復位指令無效。
(4)如果人為去掉揚聲器，也需要重新上電，否則模塊一直報故障，控制器復位命令無效。
