海灣JB-QG-GST5000H 火災報警控制器（高能消防主機）結構及配置說明

1.海灣JB-QG-GST5000H 火災報警控制器結構

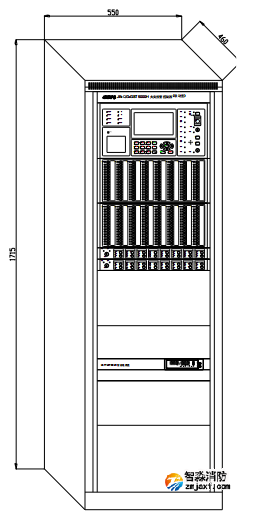

控制器外觀示意圖如圖 2-4 所示。

2.海灣JB-QT-GST5000H 火災報警控制器結構

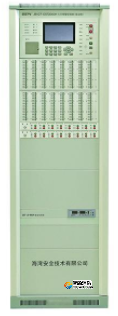

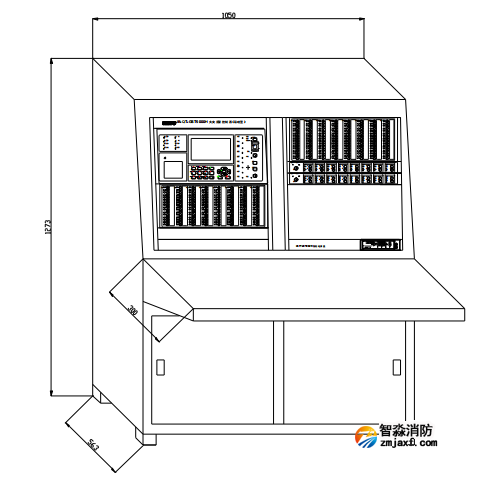

控制器外觀示意圖如圖 2-5 所示。

3.海灣JB-QG/QT-GST5000/9000H火災報警控制器內部結構布局

機箱內部線路板布局如圖 2-8 所示。

① 管理板：只能放在第一卡槽，不得與其他卡互換位置。

② 回路板、通訊板（GST-NNET-02H 聯網接口卡、GST- INET-10-5000H-CAN 聯網接口卡、GSTINET-10-5000H-FIB 聯網接口卡、GST-DGNK5000H 多接口卡）可任意插接不限順序。除第一卡槽外，其余卡槽可以互插。

 ③ 機箱封板：當卡槽不使用時，安裝機箱封板。

④ 直控盤輸出板：每塊直控盤面板對應一塊直控盤輸出板，每塊輸出板 8 路輸出。

⑤ AC-DC 電源模塊

⑥ 空開

⑦ 對外輸出端子

⑧ 轉接板

⑨ 蓄電池

4. 海灣JB-QT-GST5000H 火災報警控制器按鍵及面板設置說明

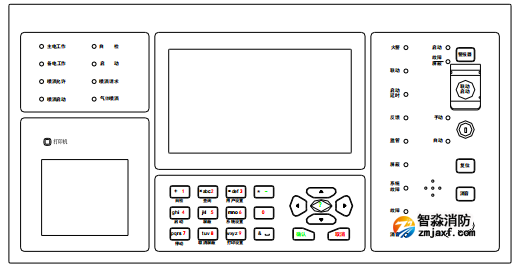

主控面板包括液晶屏、指示燈區、鍵盤區及打印機四部分（如圖 2-9）。

5.指示燈說明：

? 主電工作：綠色，當控制器由 AC220V 電源供電工作時，此燈點亮。

? 備電工作：綠色，當控制器由備電供電工作時，此燈點亮。

? 自檢：黃色，當系統中有設備處于自檢狀態時，此燈點亮。

? 啟動：紅色，當控制器發出啟動命令后，此燈常亮；當發出啟動命令后在 10 秒內未收

到要求的反饋信號，該燈閃亮；復位控制器后，此燈熄滅。

? 噴灑啟動：紅色，此燈亮表示控制器已向氣體滅火設備發出啟動命令。

? 噴灑請求：紅色，當系統中有氣體滅火設備處于延時啟動階段時，此燈點亮，當控制器向氣體滅火設備發出啟動命令后，此燈熄滅。

? 噴灑允許：綠色，此燈亮表示控制器處于噴灑允許狀態，氣體滅火設備可以被手動啟動或自動聯動；此燈熄滅表示控制器處于噴灑禁止?fàn)顟B(tài)，氣體滅火設備不能被手動啟動或自動聯動。 ? 氣體噴灑：紅色，此燈亮表示控制器接收到氣體滅火設備反饋信號。

? 火警：紅色，此燈亮表示控制器檢測到外接探測器或手動報警按鈕處于火警狀態，具體信息見液晶顯示。火警排除后復位控制器，此燈熄滅。

? 聯動：紅色，此燈亮表示控制器處于聯動狀態中。 ? 啟動延時：紅色，此燈亮表示系統中存在延時啟動的設備；延時結束或復位控制器后，此燈熄滅。

? 反饋：紅色，此燈亮表示控制器接收到外接設備的反饋信息；反饋全部恢復或復位控制器后，此燈熄滅。

? 監管：紅色，此燈亮表示控制器檢測到了外部設備的監管信號，系統處于監管狀態。復位控制器后此燈熄滅。

? 屏蔽：黃色，當外部設備（探測器、模塊或火災顯示盤、本機警報器）發生故障時，可將它屏蔽掉，待修理或更換后，再利用取消屏蔽功能將設備恢復。有屏蔽設備存在時此燈亮。

? 系統故障：黃色，當系統存儲器發生故障或系統程序無法正常運行時，此燈點亮，以提示用戶立即對控制器進行修復。

? 故障：黃色，此燈亮表示控制器檢測到外部設備（探測器、模塊或火災顯示盤）有故障，或控制器本身出現故障；故障全部排除或復位控制器后，此燈熄滅。

? 消音：綠色，此燈亮表示控制器處于靜音狀態時，有新的故障或火警后，此燈熄滅，并重新發出聲響。

? 警報器啟動：紅色，當控制器發出聲光警報啟動信號后，指示燈點亮，當接收到警報器反饋信號后，指示燈常亮，否則閃亮。

? 警報器故障/屏蔽：黃色，當系統中有聲光警報器處于故障狀態時，此燈閃亮。當系統中有聲光警報器處于屏蔽狀態時，此燈常亮。

? 手動/自動：綠色，此燈處于手動常亮表示此系統處于自動禁止?fàn)顟B(tài)；此燈處于自動常亮表示此系統處于自動允許狀態。

? 檢查：綠色，此燈亮表示控制器處于檢查狀態。同時界面顯示控制器信息。

按鍵說明：

按照控制器各按鍵的功能來劃分，可以分為信息查詢類按鍵、特殊功能類按鍵、設置功能類按鍵、字符鍵和操作鍵。

? 查詢按鍵：可對控制器進行系統設備、歷史記錄等信息的查看。 ? 特殊功能類按鍵：指用戶操作控制器時，完成相應的命令，改變系統狀態的按鍵，包括：“復位”、“消音”、“警報器”、“聯動啟動”、“自檢”、“啟動”與“停動”、“屏蔽”與“取

消屏蔽”。

? 設置類按鍵：指用戶需要設置控制器的參數、調試及改變控制器設置時使用的按鍵，包括：“用戶設置”、“系統設置”、“打印設置”。 ? 字符鍵：指用戶輸入數據用的數字或字符鍵（以及各種組合鍵），包括：“空格”、數字鍵（0~9）、“*”、“&”、“+”、“×”、“=”，數字鍵同時為菜單操作時快速進入菜單的快捷鍵。

? 操作鍵：指用戶進行各種操作時均可能用到的按鍵，包括：“確認”、“取消”。

6.智能手動消防啟動盤結構說明

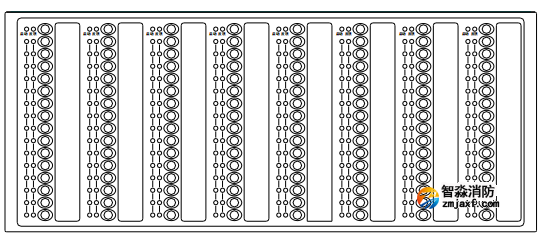

控制器的智能手動消防啟動盤（以下簡稱手動盤）的外觀示意圖如圖 2-10：每塊手動盤有128 個單元，每一單元均有一個按鍵、兩個指示燈和一個標簽。其中，按鍵為啟/?？刂奇I，如按下某一單元的控制鍵，則該單元的啟動燈亮（紅色），并有控制命令發出，如被控設備響應，則反饋燈亮（紅色）。用戶可將各按鍵所對應的設備名稱書寫在設備標簽上面，然后與膜片一同固定在手動盤上。

      每一塊手動盤都有一個唯一的編號，也就是說，一臺控制器不能出現編碼相同的兩塊手動盤。圖 2-11 說明手動盤編號的設置：

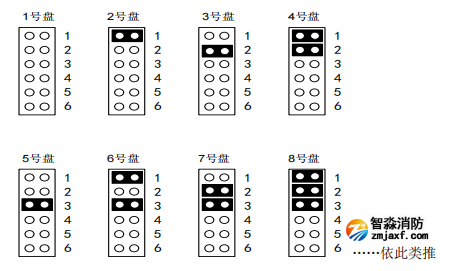

手動盤的編號是六位二進制編碼方式，按照編號從小到大的順序在每塊手動盤的 X1 插針上，插上相應的插針。

7.直接控制盤結構說明

直接控制盤（以下簡稱直控盤）結構如圖 2-12 所示，每路直控鍵都包含 2 個按鍵、3 個指示燈以及標記啟動設備位置信息的標簽。

直控盤部分說明詳見《第四部分配接直控盤》。

8.海灣JB-QG/QT-GST5000/9000H 控制器母板說明

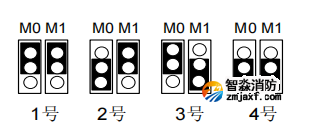

JB-QG/QT-GST5000/9000H 控制器通過對插針 M0，M1 對母板進行編號，方式如下如圖 2- 13：
