建筑 給排水系統

一、管路敷設

1.確定管道終端位置，底層排污排水管獨立排放并根據管道端口位置確定管道走向線路，彈線，用切割機開槽；管槽的寬深尺寸一般為管直徑的1.5 倍，埋置深度應大于15mm；

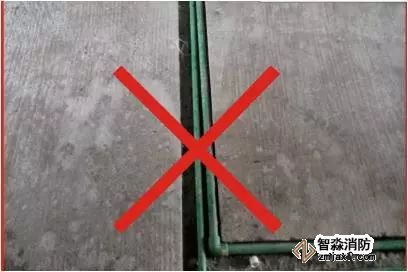

2.給水管道在墻面安裝要做到“橫平、豎直”減少繞道走向，原則上不埋入地面通過，更不能破壞地面及墻體根部的防水層；

3.根據規范安裝支架或固定卡，冷熱水水管、閥門一般用不同顏色區分。

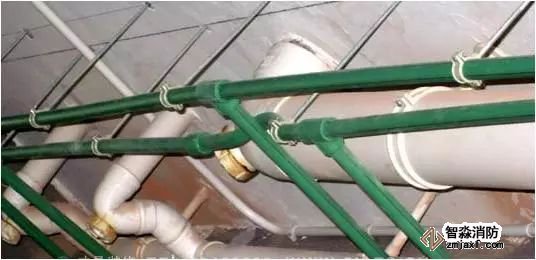

4.管外徑在 25mm以下的給水管道在轉角、接頭、水表、閥門及終端的100mm處設管卡，水平方向管卡間距600mm，管卡安裝必須牢固；

5.給水管道必須進行加壓試驗。檢驗合格后方可進入下道工序。各種材質的給水管道系統試驗壓力均為工作壓力的1.5倍，但不得小于0.6Mpa。

二、建筑給水管的保溫要求

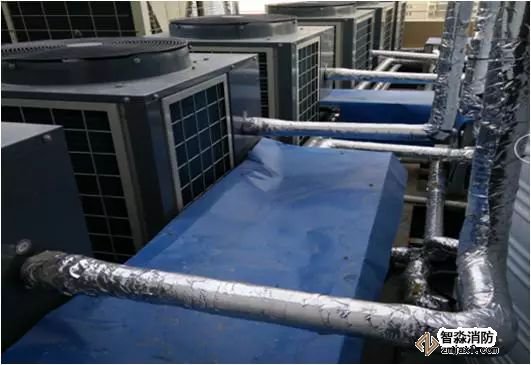

戶外：供水管道和閥門都必須有保溫措施。保溫層須采用30mm厚度以上的橡塑保溫管 + 鋁箔板 進行全封閉保溫。

室內：

①長江以北的區域的室內冷熱水管道需要采用20mm厚度以上的橡塑保溫管對供水的主管道（除了衛生間里面的管路）做全封閉保溫措施。

②長江以南(南方)室內的熱水供水管和熱水回水管（除了衛生間里面的管路）必須采用20mm厚度以上的橡塑保溫管對熱水管道做全封閉保溫措施；冷水管道不須做保溫措施。

保溫管采用套管法安裝，可直接推過彎道，施工的涂膠面至少等于材料壁厚，安裝時材料宜推勿拉。不能采用切割刀劃開管面或用預先開槽的管材，不能采用切開保溫管安裝后用膠布纏繞保溫管道的劃開套接法安裝。

三、冷水系統供水系統設計要求

1.冷水系統設計以 上行下給方式， 給水干管豎向設置為主。禁止給水主管在下部水平走管再通過豎向管井向上供水的方式。

2.如果上行下給方式供水導致最低的樓層供水壓力過大的，必須安裝有減壓閥。水壓控制須冷、熱水壓力相匹配。（一般超過10層的豎向給水需裝減壓閥，每6層裝一個）

3.橫向敷設的系統，同一層客房數量超過50間房的，宜考慮分區供水；每區干管負擔的房間數不宜超過50間房；

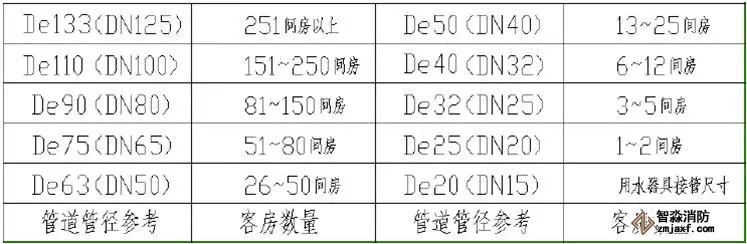

4.冷水管材質采用PPR給水管?！?100間房計算】主水管的管徑在 De90左右以上，干管的管徑：De50－75，支管的管徑：De25－50 。客房衛生間給水管徑要求：不小于PPR-De20的管徑。

四、冷水給水設置的幾種方式

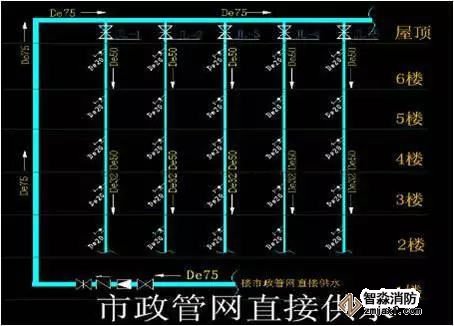

1.市政直接供水

當市政供水管網接入到分店屋頂（或最高樓層，管徑De90以上），出水口的壓力能夠長期穩定在0.15MPa以上時，則可采取此種方式直接供水。

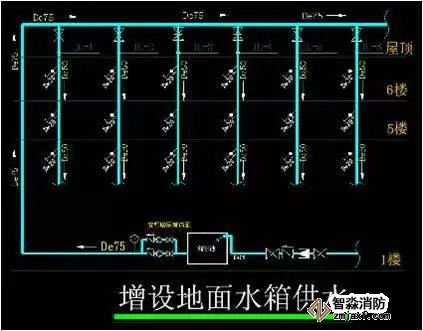

2.增設地面水箱供水：

當市政管網的供水壓力不足時（無法直接到達最高樓層），則可在地面設置冷水箱，市政管網接入地面冷水箱進行蓄水，在供水的主管道上，安裝增壓水泵和變頻控制器，水壓的控制以滿足最高樓層的供水壓力不小于0.15MPa為準。

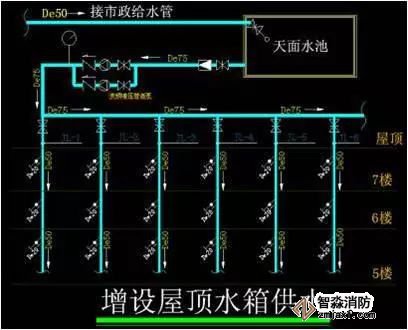

3.增設屋頂水箱供水：

當市政管網的供水壓力夠大（能夠到達最高樓層）但是管徑偏?。ㄐ∮贒e50）時，則可在樓頂增設屋頂冷水箱，市政管網接入屋頂冷水箱進行蓄水，在供水的主管道上安裝增壓水泵和變頻控制器，壓力控制以滿足最高樓層的供水壓力不小0.15MPa為準。

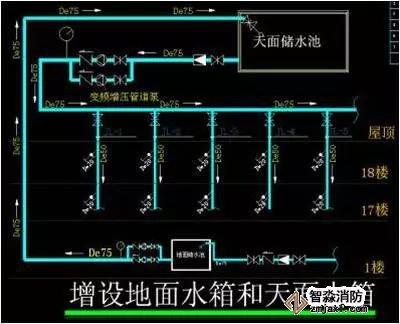

4、增設地面水箱和天面水箱的供水說明：

當市政管網的供水壓力不足時（高層建筑地面安裝增壓水后仍無法直接到達最高樓層），則可在地面設置冷水箱進行蓄水，在供水的主管道上安裝增壓水泵抽取地面水箱的水到屋頂冷水箱進行蓄水，在屋頂安裝增壓水泵和變頻控制柜給客房供水，壓力控制以滿足最高樓層的供水壓力不小于0.15MPa為準。

五、熱水供水方式

采用集中熱水供應，熱水箱一般設置在天面，熱水管網按上行下給式全循環網設置，豎向設置為主。供熱水的主干管的未端安裝有閥門，回水管必須接到干管的未端上，熱水的回水管按同程回水設置。這樣敷設 各并聯環路總長度基本相等，有利于水力平衡。

六、冷熱水系統配置

冷水變頻供水泵設計要求

1.安裝的變頻泵須有水泵基座，水泵與管道連接處須安裝有橡膠接頭連接及減振處理。變頻恒壓供水泵按不同的樓高選用不同揚程、流量的多級泵，并一用一備。如果上行下給方式供水導致最低的樓層供水壓力過大的必須安裝有減壓閥。供水壓力須控制冷、熱水壓力相匹配。

2.上行下給供水設計的，變頻供水泵安裝在屋面的，冷水泵的壓力設定可選在0.15MPa～0.20MPa ，變頻供水泵設置在地下的，冷水泵的壓力設定可試至管道各出水口的壓力保0.25MPa～0.40MPa 。

七、排水系統

主排水管的要求標準：

•客房衛生間的主排水管的管徑在 DE110以上，接入化糞池的污管不小于De160 ,排水管采用PVC-U管材。

•室內給、排水立管及衛生器具的給排水管在穿過樓板時應采用機械打孔，孔洞必須要采用孔壁鑿毛后再用混凝土封堵。當穿過天面時，應預埋防水套管。管道穿過有沉降可能的承重墻或基礎時，應預留洞口，且管頂上部凈空不得小于建筑物的沉降量，且不小于0.15m。

•排水橫管的坡度：

•De50 i=0.035

•De75 i=0.025

•De110 i=0.020

•De160 i=0.010
