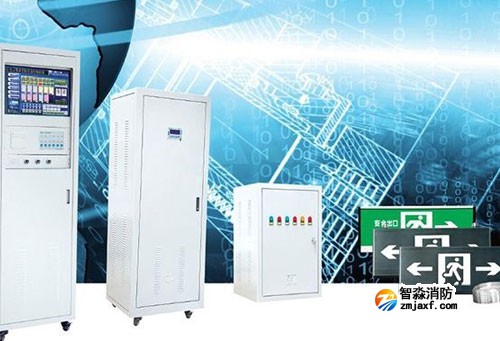

4.4.1 應急照明控制器、集中電源、應急照明配電箱的安裝應符合下列規定：

    1 應安裝牢固，不得傾斜；

    2 在輕質墻上采用壁掛方式安裝時，應采取加固措施；

    3 落地安裝時，其底邊宜高出地（樓）面100mm～200mm；

    4 設備在電氣豎井內安裝時，應采用下出口進線方式；

    5 設備接地應牢固，并應設置明顯標識。

4.4.2 應急照明控制器或集中電源的蓄電池（組），需進行現場安裝時，應核對蓄電池（組）的規格、型號、容量，并應符合設計文件的規定，蓄電池（組）的安裝應符合產品使用說明書的要求。

4.4.3 應急照明控制器主電源應設置明顯的性標識，并應直接與消防電源連接，嚴禁使用電源插頭；應急照明控制器與其外接備用電源之間應直接連接。

4.4.4 集中電源的前部和后部應適當留出更換蓄電池（組）的作業空間。

4.4.5 應急照明控制器、集中電源和應急照明配電箱的接線應符合下列規定：

    1 引入設備的電纜或?qū)Ь€，配線應整齊，不宜交叉，并應固定牢靠；

    2 線纜芯線的端部，均應標明編號，并與圖紙一致，字跡應清晰且不易褪色；

    3 端子板的每個接線端，接線不得超過2根；

    4 線纜應留有不小于200mm的余量；

    5 導線應綁扎成束；

    6 線纜穿管、槽盒后，應將管口、槽口封堵。

條文說明

4.4 應急照明控制器、集中電源、應急照明配電箱安裝

4.4.1 本條規定了應急照明控制器、集中電源、應急照明配電箱的安裝要求。

      2 在輕質墻上安裝時，由于設備有一定的重量，因此必須采取加固措施；

      3 落地安裝時，應高出低坪100mm～200mm,以便于防潮防水；

      4 火災發生時，水滅火系統動作釋放的水介質極易流進電氣豎井中，為了防止水介質順著管線流進設備中，對設備造成損壞，在電氣豎井中設置的設備應采用下出口進線方式；

      5 設備應有保護接地，接地應有明顯標志以便于日常維護。

4.4.2 基于運輸?shù)陌踩钥紤]，應急照明控制器或集中電源與自帶的蓄電池組可能需要分別運輸、現場安裝，在現場安裝時應仔細核對設計文件和產品的檢驗報告，核查蓄電池的規格、型號和容量是否與檢驗報告、設計文件描述的一致，蓄電池的安裝環境是否符合產品使用說明書的要求。

4.4.3 為保障應急照明控制器在火災條件下供電的可靠性，應急照明控制器的主電源應采用消防電源供電；同時，為防止插頭意外脫落影響控制器的正常工作，應急照明控制器與消防電源和外接備用電源之間應直接連接，嚴禁使用電源插頭連接。

4.4.4 集中電源采用落地方式安裝時，應保留足夠的安裝和維護空間。

4.4.5 為了保障設備接線的可靠性，并便于日常維護，本條規定了應急照明控制器、集中電源、應急照明配電箱的接線要求。
