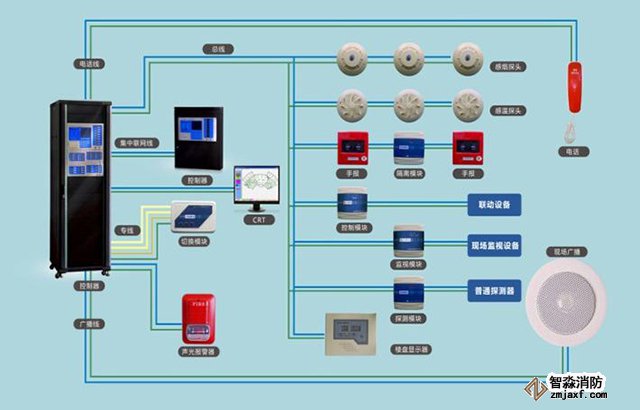

隨著現代家庭用火、用電量的增加，家庭火災發生的頻率越來越高。家庭火災一旦發生，很容易出現撲救不及時、滅火器材缺乏及在場人驚慌失措、逃生遲緩等不利因素，最終導致重大生命財產損失。探討家庭火災的特點及防火對策，對于預防家庭火災，減少火災損失具有現實意義。本文主要來介紹關于火災報警系統怎樣安裝調試。

　　01、調試前的準備工作

　　1、資料準備：應向資料管理人員詳細了解工程系統配置情況(包含系統圖，平面圖，使用說明書，業主或施工方對工程的要求、要點等)。

　　2、根據系統設計圖紙檢查系統安裝是否符合設計要求。

　　3、調試中應用到的表格及工具備件等，如萬用表、接線工具及編碼器、螺絲刀、尖嘴鉗、斜口鉗、終端電阻等。

　　4、對系統進行自檢及了解工程施工情況：

　?、俑鶕?jù)系統設計圖紙檢查系統安裝是否符合設計要求。如果系統設計圖紙有出入，應告知對方作相應處理。

　?、诹私猬F(xiàn)場安裝設備控制箱能否按要求與我們的報警聯動系統連接，如達不到要求，應及時告知對方作相應的更改。了解消火栓按鈕燈是采用發光二極管還是白枳燈，了解現場有沒有大電流工作的設備，如正壓送風閥、電動防火閥、分離脫扣等，計算出點燈所需電流，如主機電源供應不了，則應通知工程方需外加電源。

　?、蹖?duì)消防報警主機，廣播通訊柜、CRT等設備逐個進行單機通電檢查，正常后方可進行系統調試。如在單機檢查時，發現設備不正常，應分析清楚原因并及時解決。

　?、軝z測系統線路對地絕緣電阻和系統接地是否滿足《火災自動報警系統施工及驗收規范》的要求，對地絕緣電阻不小于20兆歐，使用工作接地時地線對地電阻不能大于4歐姆，使用聯合接地時地線對地電阻不能大于1歐姆。

　?、輽z查系統線路，對錯線、開路、短路、接地等進行處理。

　?、捱B接好交流供電電源，測量電壓范圍不應超出220V+10%-15%，接好備用蓄電池，做好開機調試的最后準備工作。

　　02、系統調試

　　1、按系統設計圖紙(平面圖或系統圖)對安裝的探測器、手動報警按鈕及各種模塊(輸入、輸出模塊)進行編碼，如果圖紙上沒有探測器和各種模塊的編號，調試人員應配合施工方將探測器和各種模塊的實際地址編碼準確地標明在圖紙上。

　　2、根據編完地址碼的信號線路、控制器對應的回路、探測器和各種模塊的編號，整理出地址編碼表，并根據地址編碼表和系統消防設備的控制要求(消防規范)進行顯示信息、系統信息、聯動關系編程。聯動關系方案由消防安裝公司提供。如果聯動關系方案不符合消防規范必須要求施工方簽字確認(例如要求煙感報警聯動水泵等)。

　　聯動邏輯關系編輯的一般要求：

　　(1)、消火栓系統：消火栓手動報警按鈕動作→啟動本層或上下層控制警鈴或聲光警報器的輸出模塊→接通警鈴或聲光報警器電源。消火栓手動報警按鈕動作→啟動消防泵。

　　(2)、自動噴水滅火系統：水流指示器動作信號→啟動本層控制警鈴或聲光報警器的輸出模塊→接通警鈴或聲光報警器電源。壓力開關動作信號→啟動噴淋泵。或水流指示器動作信號→啟動噴淋泵?；蛩髦甘酒鲃?dòng)作信號和壓力開關動作信號復合→啟動噴淋泵。(具體聯動要求根據各地方情況而定)

　　(3)、正壓送風系統：機械正壓送風系統的聯動關系如下：探測器報警信號或手動報警按鈕報警信號→打開正壓送風口→正壓送風口打開信號→啟動正壓送風機。正壓送風口的開啟數量可按照下列要求設置：1)防煙樓梯間的正壓送風口的開啟應使整個樓梯間全部開啟，使整個樓梯間形成均勻的正壓;2)前室內的正壓送風口的開啟應按照人員疏散順序開啟，即開啟報警層和報警層上下兩層的正壓送風口。

　　(4)、排煙系統的聯動邏輯關系：排煙分區內的探測器報警信號或排煙分區內的手動報警按鈕報警信號→啟動該排煙分區的排煙口(打開)→排煙口打開信號→啟動相對應排煙分區內的排煙風機(或啟動排煙風機高速)。排煙風機入口處排煙防火閥(280℃)的關閉信號→停止相關部位的排煙風機。

　　(5)、防火卷簾門聯動邏輯關系如下：1)只作為防火分割用的防火卷簾門可以不做兩步降落，只做一步降落。探測器報警信號或手動報警按鈕報警信號→啟動本防火區四周的防火卷簾門下降并下降到底。2)用在疏散通道上的防火卷簾門應分兩步下降，其聯動關系如下：安裝在防火卷簾門兩側的感煙探測器報警信號→啟動防火卷簾門一步下降，防火卷簾門下降至距地(樓)面1.8M后停止，當安裝在防火卷簾門兩側的感溫探測器發出報警信號→啟動防火卷簾門再次下降降落到底。

　　(6)、火災警報裝置和火災事故廣播聯動：火災警報裝置在高層建筑中主要是指警鈴或聲光報警器，設有自動開啟的聲光報警器，其開啟順序和火災事故廣播的開啟順序相同。在自動報警系統中聯動開啟警鈴或聲光報警器和火災事故廣播的聯動關系如下：火災探測器報警信號或手動報警按鈕報警信號→啟動控制警鈴或聲光報警器、火災事故廣播的輸出模塊→接通警鈴或聲光報警器電源、接通火災事故廣播線路。高層建筑中火災警報和火災事故廣播的開啟順序如下：1)當2層及2層以上樓層發生火災時，宜先接通火災層及其相鄰的上、下層;2)當首層發生火災時，宜先接通本層、2層及地下各層;3)當?shù)叵率野l(fā)生火災時，宜先接通地下各層及首層;含多個防火分區的單層建筑，應先接通著火的防火分區及其相鄰的防火分區;

　　(7)、消防電梯的聯動關系如下：手動報警按鈕"與"探測器報警信號→啟動消防電梯迫降輸出模塊動作→消防電梯迫降至首層并向消防控制室返回信號。消防電梯迫降最好的方式應在消防控制室內手動迫降。

　　(8)、非消防電源切換：非消防電源切換聯動邏輯關系如下：手動報警按鈕"與"探測器報警→啟動非消防電源切換輸出模塊動作→該模塊啟動斷路器(空氣開關)脫扣機構使中斷器(空氣開關)跳閘切斷非消防電源。非消防電源的切除最好的方式應在消防控制室內手動切除。

　　3、用萬用表對安裝了探測器及各種模塊(手報、監視、控制模塊)的信號總線進行檢查，初步判定線路沒有短路、接地后，才能進行下一步工作。對于模塊電源線，必須在用萬用表測量無短路、接地，同時保證現場接線端全部接好，沒有裸露的線頭的情況下才能加電。對于多線聯動控制柜，因跟現場設備控制柜連接的線路較多，應按對線路的要求進行檢查，現場應加的終端(終端負載、電阻、二極管等)應接好，同時應對接好的每一根線在控制柜端用萬用表測量無誤后才能接入控制柜，嚴格檢查接線端沒有接在強電線路上，嚴禁先把控制線接入控制柜主機，然后再接現場設備端的線。

　　4、將編完地址碼的信號線路準確地接入控制器，并對線路作好明顯標記。對線路故障、探測器故障、模塊故障等逐一進行排除。

　　5、排除故障時可以通過主機上的單點測試功能來檢測探測器或模塊和主機的通訊情況，信號回路有無干擾信號等。

　　6、對探測器逐一進行吹煙報警試驗，對于不報警和誤報警的，要及時更換并重新試驗，同時驗證探測器對應的顯示關系是否正確，若出現錯誤，通過現場編程進行調整。

　　7、按聯動控制要求對控制模塊和控制程序進行模擬試驗，直至系統全部正常為止。

　　(1)、手動啟動每個受控的消防聯動設備，如：消防廣播、消防警鈴、正壓風口、正壓風機、排煙閥、排煙風機、消防泵、噴淋泵、消防電梯迫降、非消防電源切斷、事故照明等，并查看每個受控設備的反饋信號是否正確，若不正確則須進行改正。如果設備啟動不了，可能原因?yàn)椋壕幊滩徽_或編碼對應關系不正確;24V電源未接通;設備控制箱不在自動狀態;設備控制箱沒有送電。

　　(2)、將控制器設置為自動狀態，對探測器進行加煙報警，檢查受控設備的聯動是否符合聯動控制要求。注意事項：

　　a.建立良好的同客戶的合作關系,高效.及時的完成自己的本職工作。

　　b.妥善、明確、有原則的處理好調試工程中非公司供應的產品介入的問題。

　　c.委婉、客氣、耐心的指導客戶解決調試中的技術難題，及時圓滿的完成調試任務。

　　03、調試后的工作

　　1、系統模擬報警、模擬聯動試驗完畢后，應對系統通電運行，運行120小時無故障后，準備驗收。系統調試工程師完成調試工作交付用戶運行使用前，需整理系統有關資料交付用戶和公司存檔，供日后系統維護使用。

　　通常要求整理和存檔的資料應包括：

　　a.消防系統竣工圖：系統圖、標有探測器和各種模塊編碼的各樓層平面圖。

　　b.系統配置情況：系統的回路數、各個回路的編碼地址數量、樓層顯示盤的分布情況及顯示范圍。

　　c.系統顯示對應關系：各個編碼地址與實際地址的對應關系、各個編碼地址的設備類型。

　　d.系統聯動邏輯關系：系統的消防設備的分布及動作邏輯關系。

　　2、調試后的工程在進入運行其間要不間斷進行監視工作。

　　3、作好用戶維護人員、值班人員的培訓工作。
