一、施工內容概述

 1、火災自動報警系統簡介
消防控制中心設備、區域火災控制設備和各類編碼模塊（輸入模塊、輸出模塊、多功能控制模塊等）；采用二總線制；火災報警探測器有感煙火災探測器、感溫火災探測器、感光火災探測器、可燃?xì)怏w火災探測器、復合式火災探測器等；水噴淋系統報警閥、水流指示器和壓力開關；70℃防火閥和280℃防火閥報警；手動報警器，并附有對講電話插孔，消火栓內設置報警按鈕，報警信號可手動或自動啟動消防泵。


2、消防聯動設備分類
（1）消防緊急廣播：消防警鈴或聲光信號。
（2）土建專業：防火卷簾門、防火門。
（3）通風專業：70℃防火閥、280℃防火閥、正壓風機及風口、排煙風機及風口、新風機風口等。
（4）強電專業：非消防電源切斷裝置，按消防控制中心指令程序切斷相關部位的消防電源。
（5）電梯專業：消防電梯、非消防電梯。

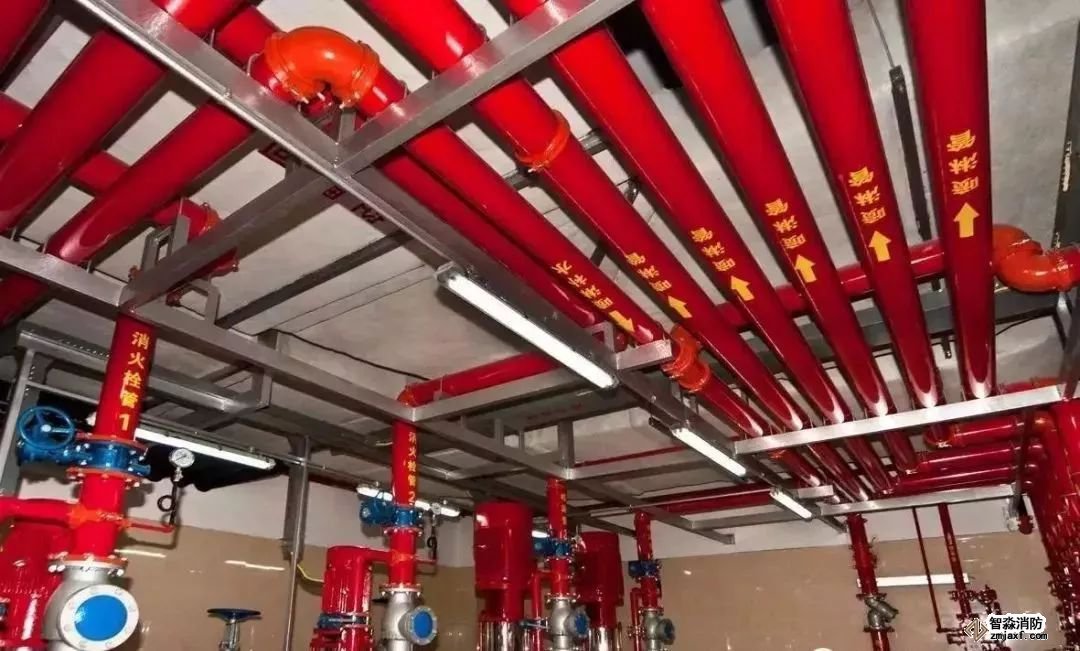

（6）消防水、電專業：消防泵、噴淋泵、雨淋閥、報警閥、消火栓按鈕、噴灑頭、水流指示器、排水泵等；火災自動報警設備、氣體滅火設備等。
綜上所述，消防工程施工涉及面最廣泛，總包協調工作任務很重，應控制好各專業配合土建共同施工，確保順利按期達到竣工目標。

二、施工現場配合要點

1、與土建結構工程施工配合
（1）消防水、電專業各自依據施工圖進行預留孔洞、預埋鐵件。確定盒（箱）規格型號、幾何尺寸，制作盒（箱）套，材質可用木制或鋼制制成的套盒（箱），及時配合土建結構施工，安裝好盒（箱）套。
（2）在地下人防管路穿墻的部位，及時配合土建預埋好穿墻套管。
（3）消防探測器管線暗敷設時，應及時配合土建和其他各專業施工。當管路較多，重疊相碰時，同相關專業管線施工人員協調繞行或錯開位置解決。
（4）在底板或墻體配筋處，需要割斷鋼筋時，向土建結構負責人提前報告，確定解決方案，嚴禁私自割斷鋼筋。
（5）暗埋管路超長時，按現行有關國家標準和規范增加接線盒，所增加的接線盒位置，必須在施工圖上標注清楚，防止穿線或換線時難尋找。在配管時，躲開其他專業的設備洞和設備基礎，避免日后拆改返工。
（6）暗埋管路密集的部位，施工中及時在施工圖上劃清具體坐標位置，在裝修施工過程中，向其他專業施工人員提示，打孔洞時盡量避開這一部位，防止將暗埋管路打斷。

2、與土建裝修工程施工配合
（1）室內或走廊內吊頂中安裝火災探測器、揚聲器時，應結合土建吊頂分格圖定位。當發現局部保護面積不夠或出現報警盲區，應及時找設計人員協商，找出最佳解決方案。同時配合好土建專業人員開好吊頂上的設備安裝孔洞。
（2）配合土建輕鋼龍骨隔墻內敷設管路、預留盒（箱）時，應及時將管路及盒（箱）固定牢固，同時刷好防火涂料。
（3）建設單位要求土建專業對樓層布局與原施工圖發生變位時，如隔斷墻的變位，影響探測器、揚聲器等的位置，要及時找消防設計人員按調整后的布局改變消防報警系統管線走向和探測器、揚聲器的位置。
（4）土建裝修施工完畢，門窗油漆完工；玻璃、門鎖安裝完；墻面、地面抹灰、噴漿濕作業完工；屋頂防水層做好，不滲漏，室內清理干凈，消防控制中心（中控室）中消防控制主機方可進行安裝。
（5）各種探測器的安裝，應考慮施工現場建筑垃圾清理干凈，各專業施工已進人尾聲時，再安裝，防止探測器被灰塵污染，影響報警、不靈敏等問題的出現。

三、施工現場控制重點

1、審核消防工程施工圖是否由具有法人資質證明的設計單位設計，確認施工圖有效方可使用。

2、審核消防工程平面施工圖與各專業平面施工圖，對預留孔洞標高；管路走向、結構形式；墻體和樓板的做法、厚度等；吊頂與輕鋼龍骨墻體的做法等進行復核，是否有相碰的地方，或者在一個孔洞中過管擠不下，特別是進出豎井的管路或走廊中的管路容易出現問題，可要求設計單位在管路較多的部位出綜合管線圖。

3、經過認真閱讀施工圖，將發現的問題集中匯總，提供給設計單位，組織設計交底，把提出的問題形成解決方案文件，進行會簽確認，并及時辦理設計變更手續。

4、火災自動報警及消防聯動控制系統工程施工組織設計審核：

（1）重點了解消防工程施工主要包含哪些內容，施工工藝及質量控制管理程序。

（2）消防工程施工所用材料設備加工訂貨計劃、勞動力安排計劃、施工進度計劃等應與土建總的施工進度計劃相對應，確?？偣て谶M(jìn)度順利完成。

（3）消防工程施工技術交底，關鍵是在結構、裝修、竣工前設備調試等施工時，如何協調配合各個專業進行施工，關于消防聯動控制系統對各個專業的要求與合作是否明確。

5、對消防聯動設備加工訂貨的具體要求：

（1）消防電梯控制拒應設有迫降返首功能，消防24V接點端子2個，迫降首層后應有反饋信號無源接點端子2個，共4個接點或配置1個24V直流中間繼電器。

（2）非消防電梯控制柜應設有迫降功能消防24V接點端子2個，迫降首層后斷電，應有斷電反饋信號無源接點端子。

（3）動力與照明斷電：非消防動力與照明電源控制柜（箱）應有24V分離脫扣線，圈，并有反饋信號無源接點。

（4）防火卷簾門：除在防火卷簾門控制箱提供24V起降接點和反饋信號無源接點外，在強電斷電時，卷簾門落底后也應有反饋信號，反饋信號應在卷簾門行程開關上取出。

（5）消防泵、噴淋泵：其控制柜中主、備泵都有能在中控室聯動臺用24V起停泵接點，并都有反饋信號起停接點。主、備泵控制柜具有聯鎖互投功能。

（6）風機：加壓風機、排煙風機、補風機控制柜應有24V起停接點，并有一對一反饋信號無源接點。風機電源具備互投功能。

（7）防火閥：70℃防火閥與280℃防火閥上應有反饋信號接點。

（8）正壓送風口：280℃防火排煙閥應有24V線圈接點及反饋信號無源接點。

 （9）水流指示器、信號蝶閥、壓力開關應設有反饋信號接點。

（10）雨淋閥上電磁閥：應有24V線圈接點、反饋信號接點。 上述消防聯動設備的加工訂貨廠家，還應提供接線圖。

6、消防聯動設備控制調試配合專業及設備：
（1）通風專業：防火閥、正壓送風機和風口排煙閥、排煙風機和風口。
（2）強電專業：風機、電梯、消防泵控制柜、非消防電源控制箱（柜）、疏散指示燈、應急燈。
（3）土建專業：防火卷簾門。
（4）電梯專業：消防電梯、非消防電梯。
（5）消防火、電專業：消防泵、噴淋泵、雨淋閥、報警閥、消火栓按鈕、噴灑頭、水流指示器等；消防緊急廣播、消防警鈴、聲光警報；消防通風專用設備、火災自動報警設備、氣體滅火設備等。


7、消除聯動設備調試：
（1）調試消防聯動設備前，由總包、監理召開協調會，會上消防專業提出與各專業配合調試的要求與程序。
（2）各專業在消防聯動調試之前，首先檢查各自設備安裝是否完畢，各種電源線和控制線是否接線正確，自行試車運行良好，消防聯動控制接點連接好。
（3）消防專業人員依據程序，先對自身設備運行調試合格后，再找其他專業進行聯動試調。
（4）消防聯動設備與各專業設備單獨聯動調試合格后，進行全面的統一調試，經調試合格后，進行消防檢測，檢測合格報消防局進行竣工驗收?？⒐を炇战Y(jié)果合格后，交付建設單位正常運行使用。
