海灣纜式線型感溫火災探測器感溫電纜JTW-LD-GST85A（不可恢復型）

一，概述：

海灣纜式線型感溫火災探測器感溫電纜JTW-LD-GST85A（不可恢復型）

　　感溫電纜的工作原理源于著名的“熱電勢”的物理現象。當環境溫度升高時,電纜的絕緣電阻下降,電纜中通過的監視電流增大,調制器基于此電流變化對溫度進行計算,確認火警時發出報警信號。

JTW-LD-GST85B　 動作性能:定溫　　　動作溫度:85°C　　探測器性能:可恢復

JTW-LD-GST105B　動作性能:定溫　      動作溫度: 105°C    探測器性能:可恢復

JTW-LD-GST85A　   動作性能:定溫.        動作溫度:85°C       探測器性能:不可恢復

海灣纜式線型感溫火災探測器感溫電纜JTW-LD-GST85A（不可恢復型）產品特點:

●背板式安裝,便捷方便

●結構穩定可靠,抗拉性強,抗震動性強

●采用良好的接地措施,抗干擾能力強

●獨立/總線工作模式可選,接入系統便捷;

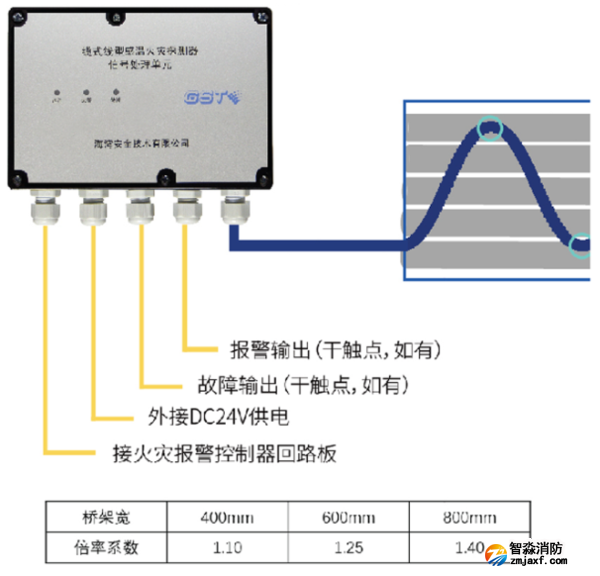

敷設示意：

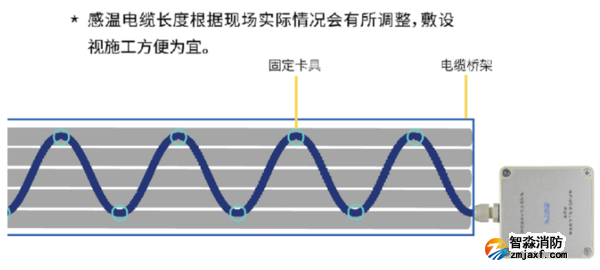

1、海灣GST纜式線形感溫火災探測器在格架上以正弦波形態、接觸式敷設，每隔60cm用專用卡具固定; .

2、為避免電纜扭曲銳折彎折,安裝時彎曲半徑需大于15cm;

3、建議每段探測長度不超過150m,且每段不小于100m;

4、橋架寬度<60cm時,單回路敷設:

　　感溫線纜長度= (100*倍率系數+5~10) *橋架總層數信號 處理器/終湍盒數=橋架總層數

5、橋架寬度≥60cm時,宜雙回路敷設:

　　感溫線纜長度= (100*倍率系數+5~10) *橋架總層數*2信號處理器/終 端盒數=橋架總層數*2
